Основные параметры
Мультиформатная мониторная сборка
- Количество мониторв: 2
- Диагональ: 7 дюймов
- Разрешение: 1920×1200 пикселей
- Соотношение сторон: 16:9
- Угол обзора: H-160° V-160°
- Яркость: 400 Cd/m2
- Контрастность: 1000:1
- Высота: 3U
Мультиформатная мониторная сборка

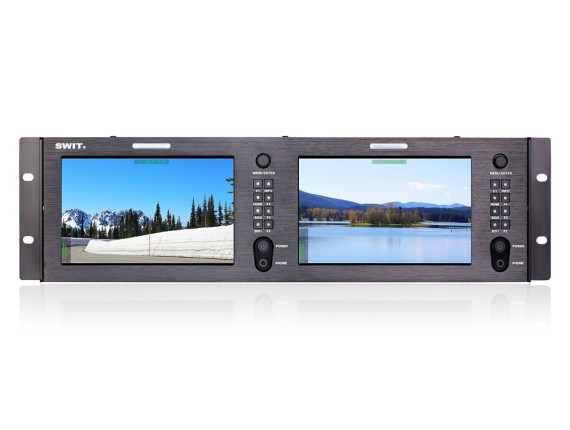

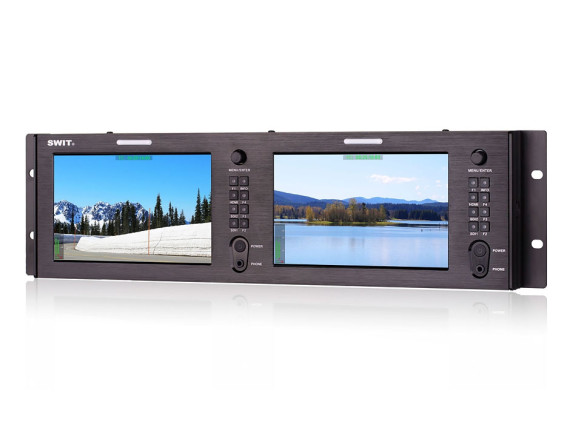

M-1073H - контрольная мультиформатная сборка из 2-х LCD мониторов с диагональю экрана 7 дюймов, разрешением панели 1920×1200 пикселей, настраиваемой цветовой температурой, конрастностью 1000:1 и углом обзора 160° по вертикали и горизонтали.
Входы и выходы
Монитор M-1073H имеет SDI и HDMI интерфейсы. Два переключаемых BNC разъема с поддержкой 2K/3G/HD/SD форматов и HDMI вход спецификации 2.0 с поддержкой 4K60p.
Мониторинг встроенного звукаM-1073H поддерживает декодирование и отображение на экране 16-и каналов звука встроенных в SDI и 2-х каналов в HDMI. К отображению в шаблоне аудиометра доступны варианты 2-8-16 каналов. Для мониторного контроля через разъем miniJACK 3,5мм для подключения наушников, расположенного на передней панели, доступны только два выбранных канала.
Поддержка стандарта Rec.709
M-1073H может работать с цветовым пространством Rec.709 испльзуемым в цифровых кинокамерах, преобразовывая его в LUT, включая Log-C, C-log, S-log2，S-log3, V-log, J-log1, RedLogFilm. Кроме этого, Вы можете импортировать 3DLUT в монитор используя обычный USB накопитель.
Функционал FPGA
В мониторе M-1073H доступны следующие функции: Peaking, R/G/B/Mono only, Zebra, False color, Timecode, H/V delay, AFD, Scale Markers.
Индикация TallyНа переднюю панель корпуса M-1073H вынесенны лампы Tally. Управление включением производится через разъем GPI(RS485). Цвет лампы выбирается в меню и может быть красным, желтым, зеленым.

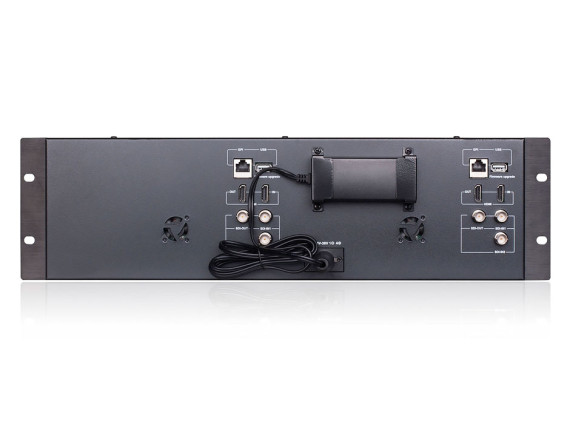

Источник питанияПитание мониторной сборки обеспечивает внешний адаптер установленный на задней крышке M-1073H и подключаемый через разъем XLR 4-pin. Напряжение питния сборки универсальное 6,5-36В.
Монтаж в стойке
Сборка поставляется в комплекте с креплением 3U для монтажа в стойку 19". Угол наклона мониторной сборки относительно стойки составляет ±30°.
Гарантия
Срок гарантийного обслуживания на мониторы компании SWIT составляет 2 года. Гарантийное и послегарантийное обслуживание мониторов SWIT производит авторизованный сервисный центр ООО "СИНХРО".
Характеристики панели
Диагональ, дюймов:7
Тип панели:LED Мониторная сборка х2
Разрешение, пикселов:1920x1200
Соотношение сторон:16:9
Глубина цвета:16,7 млн. цветов
Угол обзора по вертикали:160°
Угол обзора по горизонтали:160°
Яркость:400 Cd/m2
Контрастность:1000:1

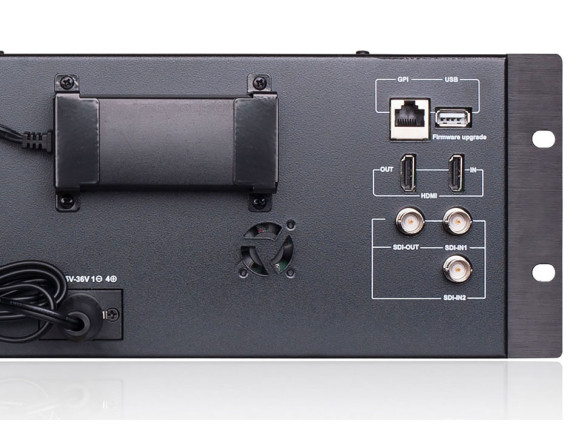

Входы
BNC (x2):2K/3G/HD/SD-SDI A/B переключаемый
HDMI (x1):HDMI 2.0
REMOTE (RJ-45):GPI (Tally) настраивыется в меню
Гнездо 3,5мм (x1):внешний аналоговый звук
XLR 4-pin (x1):питание монитра
Выходы
BNC (x1):2K/3G/HD/SD-SDI проходной
HDMI (x1):HDMI-HDMI проходной
Гнездо 3,5мм (x1):на передней панели для подключения наушников
Динамик:встроенный динамик
Поддерживаемое разрешение и форматы
ВХОД SDI:
SMPTE 2048-2 2048×1080i (60/59.94/50) 2048×1080p (60/59.94/50/30/29.97/25/24/23.98)
SMPTE-425M 1080p (60/59.94/50)
SMPTE-274M 1080i (60/59.94/50) 1080p (30/29.97/25/24/23.98)
SMPTE-RP211 1080psf (30/29.97/25/24/23.98)
SMPTE-296M 720p (60/59.94/50)
SMPTE-125M 480i (59.94)
ITU-R BT.656 576i (50)
ВХОД HDMI:
4096×2160p (60/50/30/25/24)
3840×2160p (60/50/30/25/24)
1080p (60/59.94/50/30/29.97/25/24/23.98)
1080i (60/59.94/50)
720p (60/59.94/50)
480i / 576i / 480p / 576p
Особенности
Цветовое пространство:поддержка стандарта Rec.709
Внешнее управление:Tally (зеленый, красный, желтый)
Разъем USB:для обновления программного обеспечения
Общие характеристики
Требования к электропитанию:постоянное 6,5-36В
Потребляемая мощность:26 Вт
Рабочая температура:от -10 до +50°C
Размеры:485×130×82mm
Вес:2.4 кг
Комплект поставки
Монитор:1 шт
Крепление для установки в стойку 19":1 шт
Адаптер питания AC/DC:1 шт
