Основные параметры

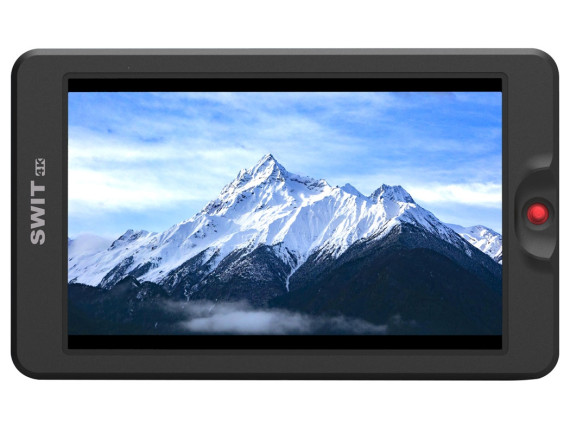

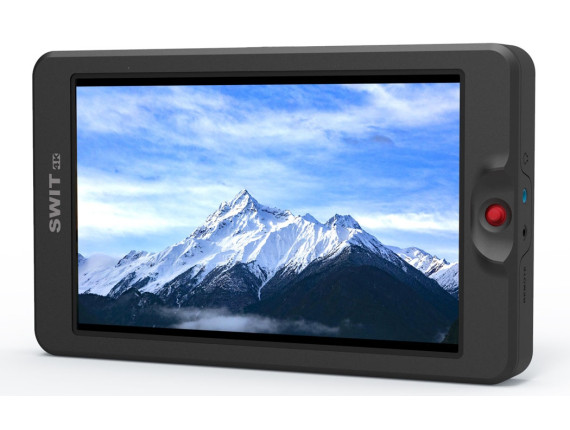

Накамерный суперяркий 3000nit HDR LCD монитор
- Диагональ: 7 дюймов
- Разрешение: 1920x1200 пикселей
- Соотношение сторон: 16:10
- Угол обзора: H-160° V-160°
- Яркость: 3000 Cd/m2
- Контрастность: 1200:1
- Вход 3G/HD-SDI (2K)
- Вход HDMI 1.4 (4K30p)
- PQ/HLG HDR мониторинг
- 30 встроенных De-log 3DLUTs
- Загрузка пользовательских DIT 3DLUT с SD карты

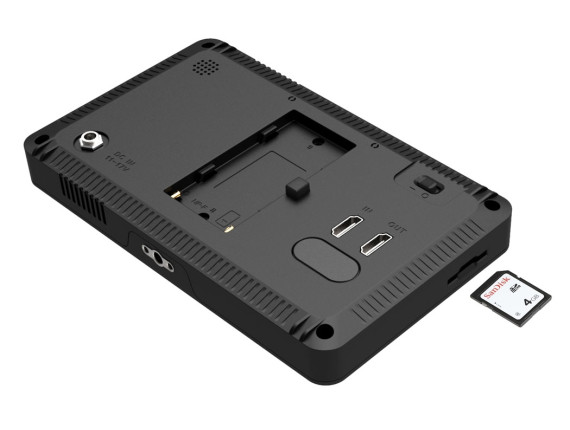

- Встроенная площадка для NP-F аккумуляторов
Монитор с яркостью 3000 Cd/m2Для работы при солнечном светеCM-S75F монитор с диагональю 7 дюймов, разрешением 1920х1200 пикселей, поддержкой PQ, HLG, S-log3 HDR, контрастностью 1200:1 и яркостью LCD панели 3000 Cd/m2, на которой отлично видно изображение при солнечном свете.

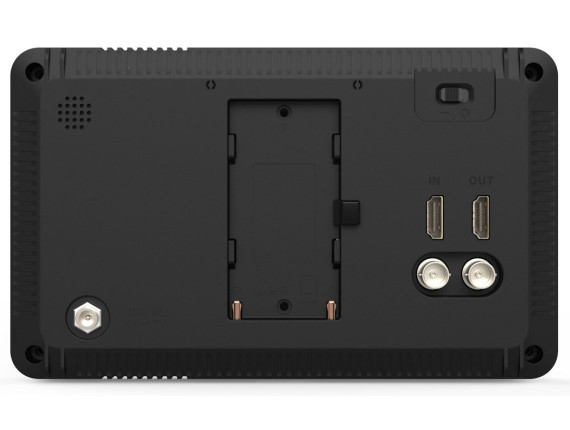

ВХОДЫ И ВЫХОДЫ3G-SDI и 4K-HDMIМонитор имеет проходной 3G/HD/SD-SDI вход с поддержкой 2К и HDMI 1.4 проходной вход с поддержкой 4K сигнала. Контроль звука встроенного в SDI или HDMI сигнал может осуществляться с помощью наушников, подключаемых на боковой панели.
Управление джойстикомДля управления монитором используется всего один джойстик: Вверх: быстрый режим масштабирования изображения Вниз: быстрая регулировка подсветки панели Удержание вниз: удаление текущей сцены Влево/вправо: переключение предустановленных сцен Удержание влево: вход в систему меню Удержание в право: добавить новую сцену Нажатие вниз: редактировать ярлыки инструментов / подтвердить настройки
Быстрое увеличение и панорамированиеНажмите джойстик вверх, чтобы увеличить изображение на 2x или 4x и во время режима увеличения нажмите джойстик, это позволит Вам легко перемещать изображение вверх/вниз/влево/вправо.
Работа с анаморфной оптикойФункционал монитора позволяет выводить различные аспекты соотношения сторон при работе с анаморфной оптикой. Поддерживается соотношение сторон:16x94x3x1.3 Anamorphic De-Squeezex2.0 Anamorphic De-Squeezex2.0 MAG Anamorphic De-Squeeze
Редактирование и выбор сцены
CM-S75F отличается от традиционных мониторов отсутствием множества функциональных кнопок. Выбор сцен и их настроек производится одним джойстиком. Вы можете создать 8 сцен и добавить 8 ссылок функций для каждой сцены. Вместо сложных операций с кнопками МЕНЮ, переместите джойстик влево/вправо, чтобы переключаться между сценами.
Поддержка 3DLUTCM-S75F поддерживает преобразование более 30 форматов 3DLUT в формат вывода изображения REC709. Стандартные фотматы камер ARRI, RED, SONY, Panasonic, Canon, JVC, BMD, FujiFilm, GoPro и DJI уже загружены в память монитора.
Загрузка пользовательских 3DLUTПри необходимости, в монитор может быть загружено до 16 пользовательских настроек. Поддерживаются 3DLUT кубы 17х3, 33х3 и 65х3. Загрузка в монитор производится с SD карты.
Профессиональный анализ сигнала
Помощь при выборе экспозиции
Кроме функции False Color с нормальным спектром, CM-S75F поддерживает расширенный режим Super False Color, включая индикацию недостаточной экспозиции/чрезмерной экспозиции, 18-градусного серого и оттенков кожи. Значения экспозиции рассчитаны для разных камер и могут быть выбраны из списка: SONY (LC709A, LC709, S-Log2, S-Log3), Panasonic (V709, V-Log), BMD 4K, Canon (C-Log2, C-Log3), ARRI (REC709, Log-C), RED (RG3, RG4, LOGFILM, RL3G10).
Стационарное и автономное питание
Питание монитора может осуществлятся от аккумулятора типа NP-F устанавливаемого на встроенную площадку или от внешнего источника питания 11-17В (гнездо Pole-tap 5,5/2,1мм). Опционально можно установить площадку для аккумуляторов типа V-lock. Потребляемая мощность монитора 18,8Вт.
Характеристики панели
Диагональ, дюймов:7
Тип панели:LED
Тип задней подсветки:LED
Разрешение, пикселов:1920x1200
Соотношение сторон:16:10
Глубина цвета:16,7 млн. цветов
Угол обзора по вертикали:160°
Угол обзора по горизонтали:160°
Яркость:3000 Cd/m2
Контрастность:1200:1
Входы
BNC (x1):3G/HD/SD-SDI
HDMI (x1):HDMI 1.4
Выходы
BNC (x1):3G/HD/SD-SDI проходной
HDMI (x1):HDMI 1.4 проходной
Гнездо 3,5мм (x1):для подключения наушников
Динамик:встроенный динамик
Поддерживаемое разрешение и форматы
ВХОД SDI:
SMPTE ST 2048-1: 2011 2048×1080p (60/59.94/50/30/29.97/25/24/23.98)
SMPTE-425M 1080p (60/59.94/50)
SMPTE-274M 1080i (60/59.94/50) 1080p (30/29.97/25/24/23.98)
SMPTE-RP211 1080psf (30/29.97/25/24/23.98)
SMPTE-296M 720p (60/59.94/50)
SMPTE-125M 480i (59.94)
ITU-R BT.656 576i (50)
ВХОД HDMI:
4096×2160p (60/50/30/25/24)
3840×2160p (60/50/30/25/24)
1080p (60/59.94/50/30/29.97/25/24/23.98)
1080i (60/59.94/50)
720p (60/59.94/50)
480i / 576i / 480p / 576p
Комплект поставки
Монитор:1 шт
Солнцезащитный козырек:1 шт
Кронштейн для установки монитора на камеру:1 шт
Адаптер питания AC/DC:1 шт
Транспортный кофр:1 шт
